產品名稱：臺式高分辨核磁共振譜儀

產品類別：臺式核磁共振儀

更新時間：2025/5/13

Pulsar臺式高分辨核磁共振譜儀以其運行費用低、維護簡單，技術指標在同類產品中處于領先水平，作為超導高場NMR的補充，這種儀器必然在儀器領域占有一席之地。牛津的PULSAR是該類儀器中的杰出代表，PULSAR有以下特點：

    1. 運行費用低，因?yàn)榕_(tái)式高分辨NMR儀，采用永久磁體，不需液氮液氦等致冷劑，只需通電即可，即不需越來越貴的液氦和液氮，因此運行費用極低；

    2. 維護簡單，因?yàn)椴恍杓幼⒁旱鸵汉ぃ恍柰娂纯桑瑢?duì)環境的要求也低；

    3. 分辨率高、靈敏度高，Pulsar自身帶有20組勻場線圈，分辨率為0.5Hz【0.008ppm】；1%乙基苯2.6ppm處的信噪比高于100:1，能滿足日常分析的需要；

    4. 兼容性強，采用與超導NMR儀一樣的5mm玻璃樣品管，在Pulsar上測定NMR譜圖以后，可以繼續在超導NMR儀上進行進一步的測試；

    5. 儀器操作簡單，不要擔心操作失誤而損壞儀器。



Pulsar臺式高分辨核磁共振譜儀應用范圍：

1. 高等院校化學類專業教學用儀器；

2. 高等學校、研究所有機合成、聚合物的合成，產物的表征；

3. 大學本科生論文、碩士研究生論文，合成產物的表征；

4. 有機合成以及有機合成中間體的表征；

5. 工業領域的QA/QC。



Pulsar介紹

Oxford在臺式低分辨NMR譜儀的基礎上開發出來的高分辨NMR譜儀，秉承了牛津一貫堅持的的特點：簡單易用。



體積
臺式儀器的空間是最重要的，Oxford開發的Pulsar占用盡量少的空間。Pulsar儀器內安裝了新型的、體積更小、但磁場更加均勻的磁體。

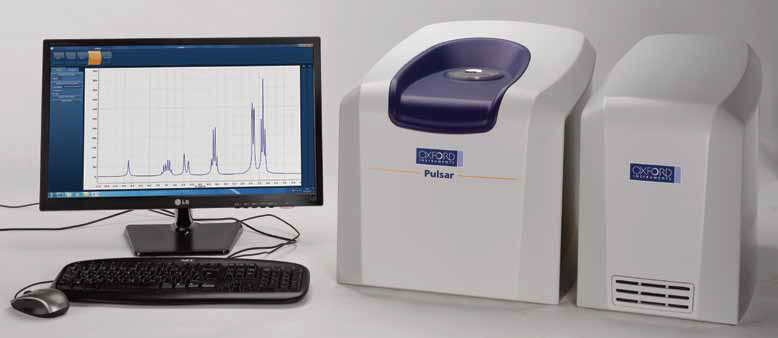

磁體單元和電子單元分別放置在兩個獨立的機箱中，因此電子單元可以放在地板上、或桌子下、甚至放在架子上以節省空間。Pulsar儀器可以放置在超導NMR儀的旁邊，作為超導NMR儀的補充。



使用方便－－軟件

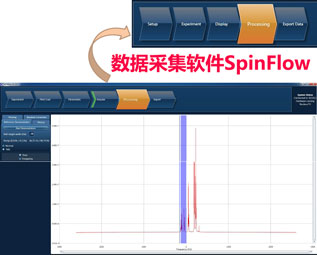

Pulsar數據采樣軟件是SpinFlow軟件，而處理軟件是Mestrelab的Mnova軟件。









    1.簡化了儀器參數的設置，Auto O1和Auto P90；

    2.不需要復雜的手動磁場勻場過程，Auto Shim和Optimise XYZ Shims；

    3.自動優化了儀器的性能。



 Pulsar技術參數，同類產品中技術指標最高

可測的原子核	H1, F19, C13, Na23 ;  P31也可以提供。   如果用戶初期僅購買了H1探頭，可以在后期升級到H1/C13
靈敏度	S:N>100:1【H1/F19/C13雙用探頭】; 150:1【H1單頻探頭】
分辨率【FWHM，半高寬】	<0.5Hz【8.3ppb】
線寬【@0.55%】	<20Hz【333ppb】
鎖場方式	軟件鎖場或者H2鎖場
樣品管直徑	5mm
最小樣品量	200uL
最小樣品管長度	8”[20cm]
磁場強度	1.4Tesla
氫的共振頻率	60MHz
H1譜	H1一維譜，COSY、TOCSY二維譜
C13譜	C13一維去耦譜，C13一維譜編輯譜DEPT，HETCOR二維異核相關譜
計算機	PC Windows 7/8/10操作系統
軟件	PulsarTM SpinFlowTM  參數設置、數據采集軟件   Mnova  磁共振數據處理軟件
工作電壓/功率	100~240V，1.5KW
電源頻率	50/60Hz
數據接口	Ethernet，以太網
尺寸	磁體：435寬x 633深x 428高   電子：296寬x 605深x 420高
重量(Kg)	磁體單元 149Kg，電子單元 22Kg
環境溫度/濕度	20~25℃±2℃   20~80% 無冷凝
漏磁場	5Gauss 線基本控制在磁體單元內



PULSAR譜儀例圖

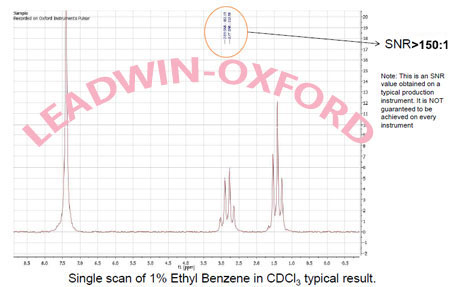

1. 1%乙基苯單次掃描的信噪比

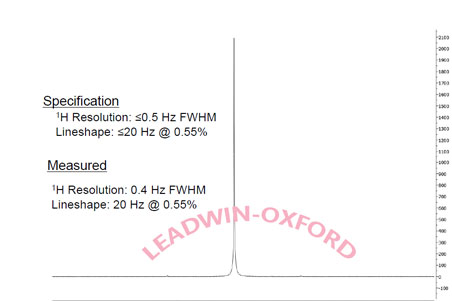

2.分辨率

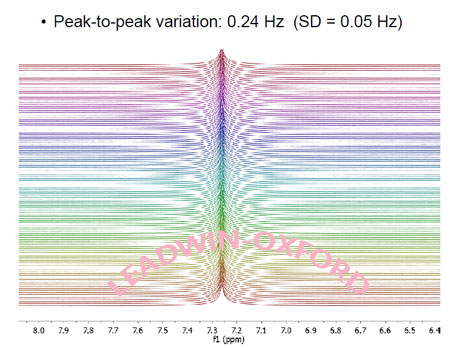

3. Pulsar儀器的穩定性：5小時的連續采樣，峰位置漂移0.24Hz

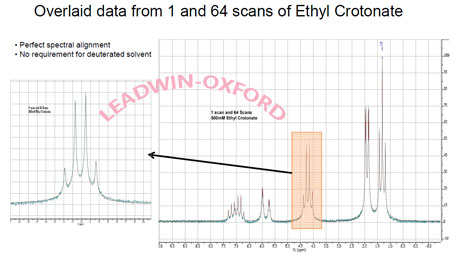

4. Pulsar儀器穩定性：1次累加和64次累加的比較，丙烯酸乙酯峰位置比較

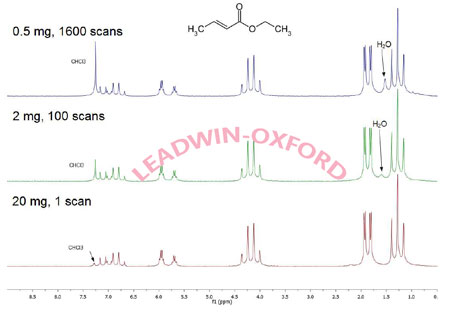

5. Pulsar儀器的穩定性：不同濃度和不同累加次數的丙烯酸乙酯NMR譜圖峰位置比較

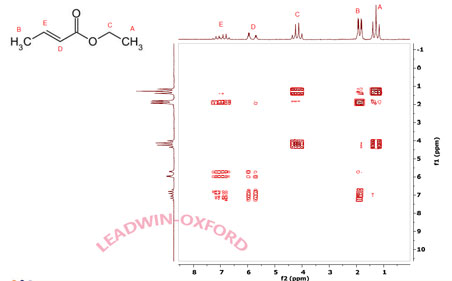

6. Pulsar H¹-H¹ 相關COSY譜, 3分鐘采樣時間

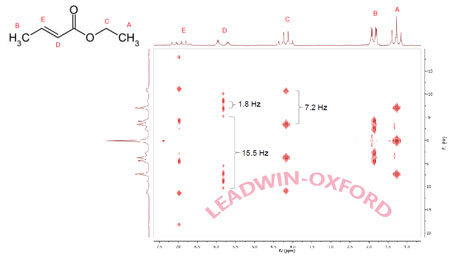

7. Pulsar 2D J耦合譜

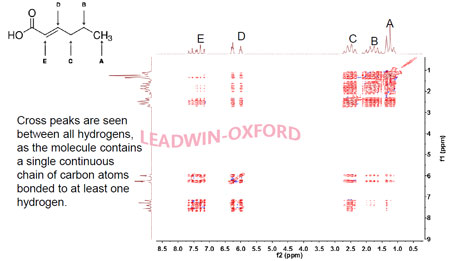

8. Pulsar 2D H¹-H¹ TOCSY譜

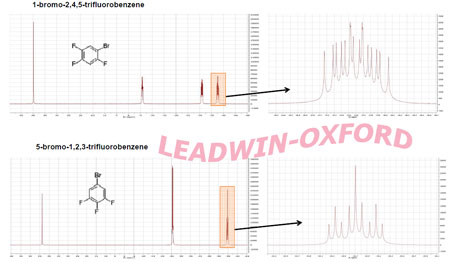

9. Pulsar 1D F¹⁹譜

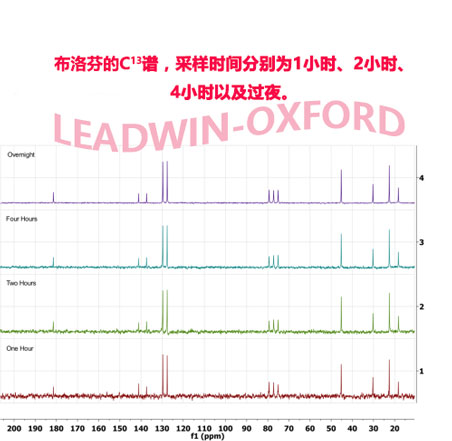

10. Pulsar C¹³譜

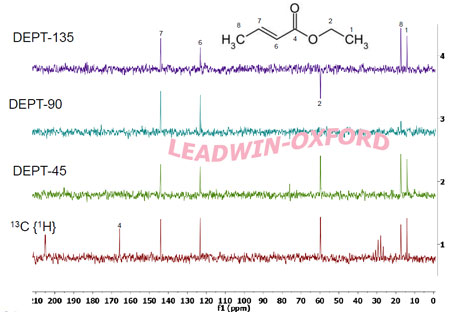

11. Pulsar C¹³譜編輯

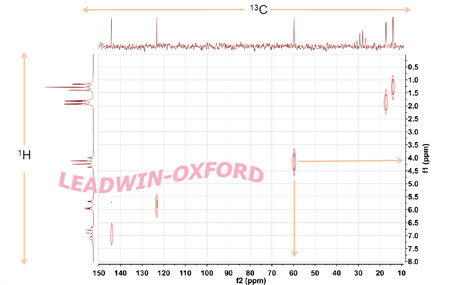

12. Pulsar C¹³-H¹異核相關譜
