梯度爐:GTF-MD-16系列





     Orton的梯度爐是一款功能強大、價格適中的儀器，是研究隨溫度變化物質反應的一個非常有效的手段。在一次燒制過程中，Orton梯度爐得到一系列隨溫度變化已知燒制過程的樣品，這樣用戶就能研究燒制溫度對陶瓷制品的影響。燒制結束后，用戶可以在一定溫度范圍內研究樣品的收縮、燒結程度、密度變化、空隙度、吸收率、表面積、顏色變化、結晶度、相態變化、電性能變化、磁性能變化，以及其他。Orton的梯度爐溫度在室溫和1600℃之間。

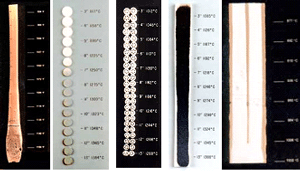

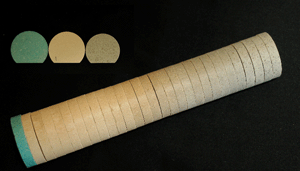

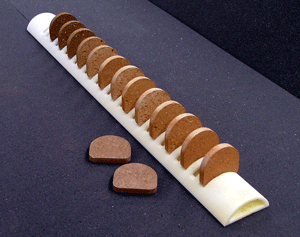

將綠色的陶瓷擠出條、壓好的陶瓷片、球形陶瓷原料槽、或者釉瓷料放在Orton梯度爐的D-型管上，設置加熱參數，然后由梯度爐自行執行即可。待爐子冷卻后，將樣品取出，并記錄對應的位置，由此我們能知道樣品的溫度。由于樣品的一端燒制溫度低、另一端燒制溫度高，用戶很容易判斷在多大的范圍內燒制溫度影響陶瓷制品的收縮、顏色、空隙度、粒子大小、玻璃化程度以及其他陶瓷溫度。這些只是在一個爐子中完成。







Orton梯度爐介紹

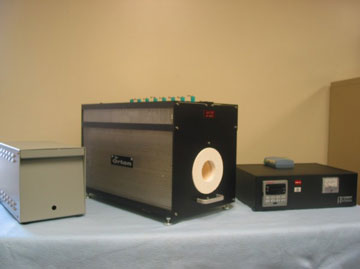

Orton梯度爐（液化爐）是一款設計獨特的水平管式爐，具有可控的、可重復的、線性溫度梯度，線性溫度梯度范圍12"（300mm）或16" （405mm）長，依賴于管式爐的長度和隔熱包裝，溫度梯度有120℃、160℃、240℃和320℃，梯度爐有四部份組成：梯度爐、溫控儀、降壓變壓器以及溫度顯示系統。

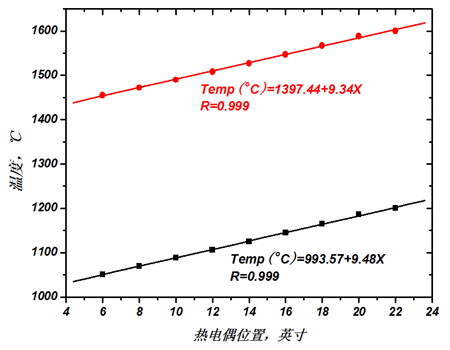

1) 梯度爐是矩形的，金屬屏蔽結構，覆蓋了耐熱的纖維絕緣材料，四根硅鉬棒加熱電阻纏繞在直徑為2.875"的陶瓷加熱管中，樣品放置在頂部2.5"寬的D-形管上，D-形管材料為剛玉材料，這個D-形管坐落在陶瓷加熱管上，在整個梯度監控區域，每隔2"有一個“S”型的熱電偶，垂直穿透加熱管，兩個特殊形狀的IFB端塞在加熱管的兩端，右側的剖面圖顯示了梯度爐的結構。梯度爐的溫度梯度線性關系非常好，這樣整個梯度范圍內，分布了無數個溫度點，用戶就能對不同溫度點的玻璃情況進行詳細研究。

2)  梯度爐的溫度由通用溫度控制儀（UTC）控制，UTC由以下部分組成：①用戶可以編程的多級PID控制器，②SCR固體功率模塊，③安培計，④ON/OFF電源開關，⑤以及合適的電源插座。PID控制器使用在爐子熱端的熱電偶進行控制，因此監控的溫度梯度是從該控制溫度點開始下降的。

3) 從溫度控制儀UTC出來的電源，經過降壓變壓器，輸送到硅鉬棒加熱電阻上。

4) 熱電偶數字轉化單元：將熱電偶的電勢差轉化為相應的數值，為軟件提供相應的溫度值。



軟件

麟文儀器與Orton聯合開發了梯度爐的控制分析軟件GRACE【GRADIENT   FURNACE】，使得梯度爐的操作更加簡單和方便。所有的操作均是目前流行的Windows操作方式，具有以下功能：

1. 設置：包括升溫程序的設置，可以升溫、降溫、也可以實現保溫；爐子類型的選擇；熱電偶的自定義；溫度的選擇；數據文件的選擇，數據文件以實驗的日期時間為文件名，用戶也可以自定義文件名；數據間隔的設置；氣氛的控制開關；

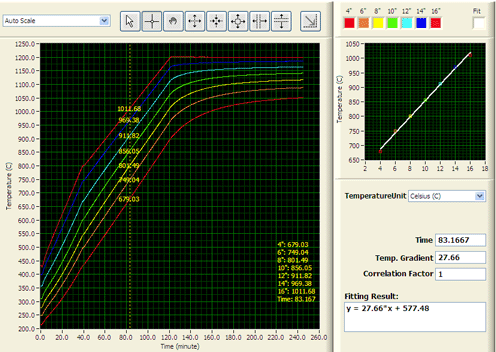

2. 運行界面：實時顯示所有熱電偶溫度、并實時顯示溫度梯度；實時顯示當前運行溫度段的狀態。

3. 分析界面：可以對測試數據進行分析，可以顯示運行時間、溫度以及溫度梯度，還可以直接打印出測試報告。











GTF-MD系列液化爐(梯度爐)的技術指標
