退火點應變點儀：ANS-800/1000



    玻璃的退火點和應變點也是生產過程中廣泛使用的控制退火點和應變點溫度發生變化，說明玻璃的化學成份發生變化了。按照標準方法ASTM C-336中定義：退火點溫度是均勻的玻璃纖維(直徑0.65mm)在一定的重量的作用下，爐子以4℃/分鐘的速度降溫，玻璃纖維伸長速度達到0.14mm/分鐘時的溫度就是玻璃的退火點溫度；應變點溫度是退火點外推，伸長速度為退火點的伸長速度的0.0316倍的溫度點極為應變點。這個測試是在（線性位移傳感器）上完成，ANS-800/ANS-1000可以自動跟蹤監測測試樣品纖維的伸長以及按照ASTM C-336標準方法計算相應的退火點和應變點。

(注：如果不想制成纖維、或者由于條件限制不可實施、或者由于條件限制不能制成纖維，退火點和應變點溫度可以按照標準方法ASTM C-598，采用彎曲梁高溫粘度計測定。）

自動測定退火點和應變點溫度

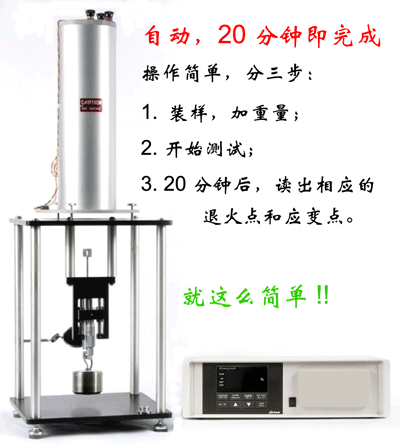

對于一個玻璃樣品來說，測定退火點和應變點溫度需要20分鐘，整個過程非常簡單：首先將測試樣品拉伸到滿足ASTM C-336標準方法的樣品尺寸，操作者將玻璃纖維放置到預先加熱的爐子中，底部加上砝碼，準直LVDT，開始測試，操作者可以離開，系統完成剩余的工作，操作者可以做其他工作。20分鐘后，退火點和應變點溫度顯示在計算機的顯示器上，就這么簡單。ANS-800/1000能自動計算伸長速率、顯示退火點溫度，外推得到應變點溫度，能消除不同操作者的操作差異、判斷上差異。ANS-800系列對于研發（R&D）以及批化學成分變化來說，具有快速、簡單、準確、可靠以及重復性好等優點。

簡單：操作者只需經過簡單培訓即可，將玻璃纖維拉伸到ASTM C-336標準方法要求的尺寸后，操作者將玻璃纖維放置到爐子中，加上砝碼，點擊計算機屏幕上的“START”按鈕，操作者即可離開測試儀器，做其他的工作。

快速：在20分鐘時間內，退火點和應變點溫度顯示在計算機的屏幕上。

準確、可靠以及重復性好：LVDT系統能自動監控玻璃纖維的伸長，計算機能自動計算玻璃纖維的伸長速度，計算機便自動計算退火點以及應變點溫度。徹底消除不同操作人員之間的誤差、偏差，對于玻璃纖維樣品來說，誤差為±1℃。

靈活：用戶可以完全按照ASTM C-336的操作程序進行操作，或者可以改變升溫速度，提高樣品退火點以及應變點的測試速度；

功能強大：數據采集軟件實時顯示測試結果以及測試進行過程中的測試條件；數據統計軟件則顯示不同樣品的測試結果，產生一個報告，并可以自動計算一系列纖維樣品的平均退火點和應變點溫度。

描述：ANS-800系列退火點和應變點測定儀為用戶提供了按照ASTM C-336標準或者用戶按照ASTM C-336修改的測試程序進行測試，通過Orton提供的專門軟件，用戶選擇合適的操作模式、輸入相關的信息，Orton軟件完成余下的工作，Orton軟件按照用戶選擇的模式控制加熱速度、數據采集以及數據分析。

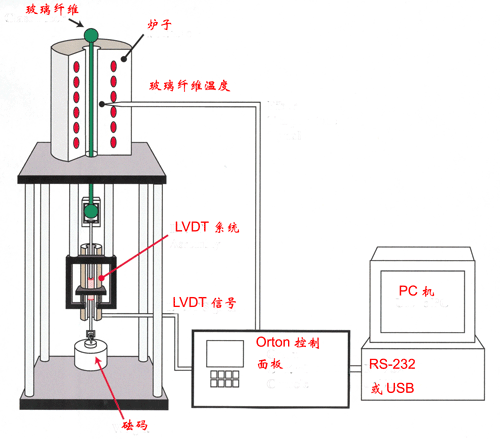

ANS-800系列退火點和應變點測定儀由以下部份組成：用于加熱樣品用專門的爐子，用于升溫爐子和冷卻爐子的控制系統，用于監測玻璃纖維溫度的熱電偶，用于監測纖維的伸長速度的LVDT系統，用于計算退火點和應變點溫度的軟件系統，用于產生綜合報告的軟件系統。

操作：爐子先加熱到預先設定的平衡保溫溫度，等待測試樣品。樣品放進爐子后，加上砝碼，測試即可開始；Orton軟件將相關信息傳輸?shù)娇刂破?，控制器便以預先設定升溫速度升溫，玻璃纖維的溫度和LVDT信號被Orton軟件捕捉到，同時計算玻璃纖維的伸長速度，一旦伸長速度達到0.6mm/分鐘，軟件開始以4℃/分鐘的速度對爐子進行降溫，軟件會自動捕足溫度以及LVDT信號，并保存數據。軟件自動計算隨時間變化的伸長速度，在伸長速度低于0.1mm/分鐘，測試結束。退火點：在伸長速度為0.14mm/分鐘時相應的溫度。應變點：將玻璃纖維的伸長速度外推至0.0316mm/分鐘時的溫度。爐子自動冷卻，等待下一個樣品的測試。

操作模式：Orton ANS軟件會提醒用戶選擇兩種操作模式中的一種：ASTM C-336模式；用戶自定義的模式。用戶自定義模式參照ASTM C-336模式，允許用戶修改測試參數（每次測試的開始溫度，在數據采集過程中的加熱速度，加熱/冷卻轉變調頭的溫度，加熱/冷卻轉變調頭的伸長速度，數據采集階段的冷卻速度，目標伸長速度）以適合個別的測試要求。

數據查看：Orton軟件會顯示和儲存玻璃纖維的伸長、伸長速率、時間以及溫度，數據文件保存在硬盤上，以文本格式保存，以后可以隨時調用、分析以及數據的永久保存。用戶可以選擇一系列的測試文件并產生一個測試報告，計算一系列測試的平均退火點和應變點溫度。



ANS-800/1000退火點和應變點測定儀的指標
